一、行业现状概述
近年来城市轨道交通行业发展迅猛，国内各大城市陆续建设城市地铁，地铁已经是一些大中城型市不可缺少的交通工具。在轨道交通设备中，电源系统是保证弱电各子系统正常工作的先决条件，必须安全可靠。目前，在轨道交通各机电系统中，其主设备需采用UPS电源装置的有：通信系统、信号系统、综合监控系统、设备环境监控系统、自动售检票系统、乘客资讯显示系统、屏蔽门系统等子系统。

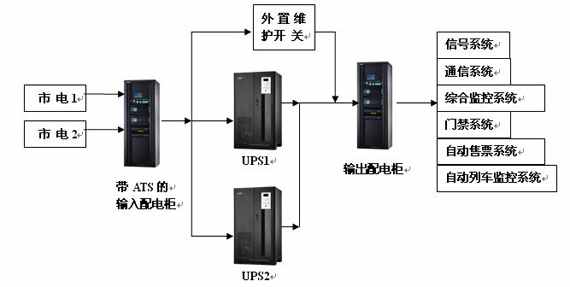

地铁UPS电源一般采用集中供电、并联冗余的供电方式
二、行业环境、负载特征描述：
1、使用初期，均使用临时供电，电网环境差，随时可能断电。
2、安装初期，地下车站温度低、湿度大。
3、以计算机类负载为主，对闪断极其敏感，对电压精度要求高。
4、机房均无人值守，维护不尽相同三、技术解决方案轨道交通需要由UPS提供保护的有以下几大系统：
|
应用 |
关键负载 |
UPS系列 |
功率需求 |
备注 |
|
通信系统 |
专用通信网络、 |
33系列 |
10–30KVA |
一般要求必须冗余 |
|
信号系统 |
信号灯、计算机、 |
33系列 |
10-30KVA |
当需要高可用性时要求具备冗余 |
|
综合监控系统ISCS |
电力监控、环境与设备监控、 |
33系列 |
30-100KVA |
需要并联系统以实现冗余和容量 |
|
门禁系统ACS |
驱动电源、门禁设备 |
33系列 |
60–120KVA |
需要并联系统以实现冗余和容量 |
|
自动售检票系统AFC |
计算机、售票设备 |
33系列 |
10–60KVA |
需要并联系统以实现冗余和容量 |
|
自动列车监控系统ATS |
计算机、监控设备 |
33系列 |
30-100KVA |
需要并联系统以实现冗余和容量 |
