科士达UPS电源YDC3315B-RT机架式15KVA不间断电源
发布时间：2024-09-27 10:03:13浏览次数：

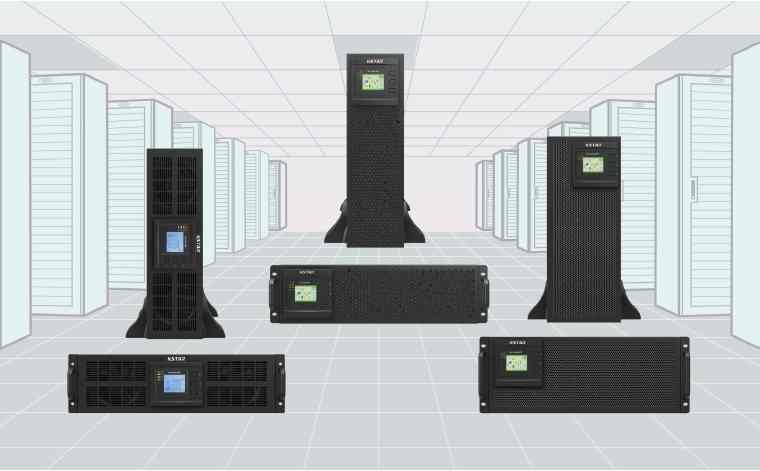

科士达UPS电源YDC3315-RT，YDC3315B-RT（15KVA）15KW 支持三进三出、三进单出、单进单出机架式塔式互换 ，在线式双转换工作方式，高频主机,主要应用数据机房、实验室、服务器机房、办公场所、大型超市收银台、商场监控系统，可为用户提供数据中心、关键负载提供稳定的电力环境和可靠的电源保护，满足用户对UPS的高可靠性要求。带载能力强，超高整机效率为用户安全可靠的电源保护。
工作模式：双变换在线式设计，输入功率因数校正（PFC）技术，输入功 因高达0.99，三进三出UPS, 10~20kVA支持三进单 出和单进单出模式不降额运行，无需另外设置，可自适应三种供电模式
DSP全数字控制：数字化控制，控制系统更加稳定可靠
并机冗余功能：无需并机柜，可直接并机，10~20kVA可支持4台并机（选配），30kVA可支持4台并 机,40~50kVA可支持6台并机
灵活可靠的电池支持方案：并机时可共用电池组，10~15kVA电池节数16~20节可选，20~50kVA电池节数30~50节可选，三段式智能充电方式
显示：LED + LCD双重显示，可直观显示系统运行状态与故障告警 信息，便于用户迸行信息读取及操作
保护安全可靠：开机自诊断功能，输出过我、输出短路、逆变器过混、电池 欠压预警和电池过充电保护功能，静态电子旁路开关
直流启动功能：风扇智能调速设计，延长风扇寿命，高效节能
紧急关机功能：整机标配EPO接口,40~50kVA标配EPO按钮
输出带载能力：三进三出模式输出可以接完全不平衡负载，40~50kVA可以带纯感性载和 容性载，负载适应性强
安装方式：支持19英寸机架式安装和塔式 安装
智能管理：RS232/RS485通讯接口，并机接口（10~20kVA选配， 30~50kVA 标配），USB接口（30~50kVA），LBS接口（40~50kVA），干接点卡（10 〜20kVA,40~50kVA 可选配），SNMP适配器（选配），电池温度补偿适配器（选配）。
10~20kVA井机机型增加"B”,例如YDC3320-RT无并机功能机型,YDC3320B-RT为有并机功能机型。
30~50kVA均为可并机机型,例如YDC3350-RT即为有并机功能机型。
本文档信息仅供参考，产品的规格、外观以实物为准。
工作模式：双变换在线式设计，输入功率因数校正（PFC）技术，输入功 因高达0.99，三进三出UPS, 10~20kVA支持三进单 出和单进单出模式不降额运行，无需另外设置，可自适应三种供电模式
DSP全数字控制：数字化控制，控制系统更加稳定可靠
并机冗余功能：无需并机柜，可直接并机，10~20kVA可支持4台并机（选配），30kVA可支持4台并 机,40~50kVA可支持6台并机
灵活可靠的电池支持方案：并机时可共用电池组，10~15kVA电池节数16~20节可选，20~50kVA电池节数30~50节可选，三段式智能充电方式
显示：LED + LCD双重显示，可直观显示系统运行状态与故障告警 信息，便于用户迸行信息读取及操作
保护安全可靠：开机自诊断功能，输出过我、输出短路、逆变器过混、电池 欠压预警和电池过充电保护功能，静态电子旁路开关
直流启动功能：风扇智能调速设计，延长风扇寿命，高效节能
紧急关机功能：整机标配EPO接口,40~50kVA标配EPO按钮
输出带载能力：三进三出模式输出可以接完全不平衡负载，40~50kVA可以带纯感性载和 容性载，负载适应性强
安装方式：支持19英寸机架式安装和塔式 安装
智能管理：RS232/RS485通讯接口，并机接口（10~20kVA选配， 30~50kVA 标配），USB接口（30~50kVA），LBS接口（40~50kVA），干接点卡（10 〜20kVA,40~50kVA 可选配），SNMP适配器（选配），电池温度补偿适配器（选配）。
| 型号 | YDC3310（B)-RT | YDC3315（B）-RT | YDC3320（B）-RT | YDC3330-RT | YDC3340-RT | YDC3350-RT | |
| 额定容量（kVA） | 10 | 15 | 20 | 30 | 40 | 50 | |
| 主路输入规格 | |||||||
| 输入输出制式 | 三进三出、三进单出、单进单出,支持主旁不同源输入 | 三迸三出，支持主旁不同源输入 | |||||
| 额定输入电压（Vac） | 380/400/415（线电压） 220/230/240（相电压） | 380/400/415（线电压） | |||||
| 输入电压范围（Vac） | 208~478（线电压） 305-478 （不降额），208-305 （线性降额至50%） | 138~485（线电压） 305-485 （不降额），138-305 （线性降额至40%） | |||||
| 输入频率范围（Hz） | 40-70 | ||||||
| 输入功率因数 | >0.99 | ||||||
| 茯入电流谐波 | ≤3%（100%非线性负裁） | ||||||
| 旁路输入规格 | |||||||
| 额定输入电压（Vac） | 380/400/415（线电压） 220/230/240（相电压） | 380/400/415（线电压） | |||||
| 输入电压范国（Vac） | 旁路保护电压上限：220:+25%（可选+10%、+15%、+20%） ；230： +20%（qJS+10%x +15%） ；240:+15%（可选+10%）； 旁路保护电压下限：~45%（10~20四人可选-10%、-20%、-30%；30~50四人可选-10%、-15%、-20%、-30%） | ||||||
| 旁路同步跟踪范国（Hz） | ±10% | ||||||
| 发电机 | 支持 | ||||||
| 输出规格 | |||||||
| 电压（Vac） | 380/400/415±1% （线电压） 220/230/240±1% （相电压） | 380/400/415 ±1% （线电压） | |||||
| 功率因数 | 1 | ||||||
| 输出频率 | 市电模式 | 与输入同步;当市电频率超出最大± 10% （可设置± 1%、±2%. ±4%、±5%）时,输出频率为50/60±0.1% | |||||
| 电池模式 | 50/60 ±0.1% | ||||||
| 波形 | 正弦波 | ||||||
| 电流蜂值比 | 3:1 | ||||||
| 输出电压谐波（THDv） | ≤l%（100%线性负载）；≤4%（100%非线性负载） | ||||||
| 切换时间（ms） | 0 | ||||||
| 整机效率（%） | 高达95% | 高达96% | |||||
| 过我能力 | <105%长期运行;105-110%持续60min后转旁路；110-125%持续10min转旁路；125~150%持续1min转旁路 | ||||||
| 电池 | |||||||
| 电池电压（Vdc） | 192-240 （16~20节可选,默认20节） | 360-600 （30~50节可选,默认36节） | |||||
| 最大充电电流（A） | 18 | 20 | 18 | 20 | |||
| 其他功能 | |||||||
| 告餐功能 | 过载、市电异常、UPS故障、电池欠压等多杵告警功能 | ||||||
| 保护功能 | 短珞、过鼓、过温、电池欠压、输出过欠压、风扇故障报警、防雷 | ||||||
| 通讯功能 | RS232、RS485、智能插用、EPO接口、输出开关干接点、维修开 关干接点、并机接口（选配）、干接点卡（选配）、SNMP适配器 （选配）、电池温度补偿适配器（选配） | USB、RS232、 RS485、旁路反灌 接口、EPO接口、干 接点接口、并机接 口、SNMP适配器 （选配）、电池温度 补偿适配器（选配） | USB、RS232、RS485、旁路反漕（或电池 开关脱扣）接口、EPO接口、LBS接口、并 机接口、干接点卡（选配）、SNMP适配器 （选配）、电池温度补偿适配器（选配） | ||||
| 环境 | |||||||
| 工作温度（℃） | 0~40 | ||||||
| 存储温度（℃） | -25~55（不含电池） | ||||||
| 湿度范围 | 0~95% （不凝露） | ||||||
| 工作海拔高度（m） | <1500（超过1500降额使用） | ||||||
| 噪音（dB）（1米的定建） | <54 | <55 | |||||
| 机械特性 | |||||||
| 尺寸（WxDxH）mm | 443X580X131C3U） | 44OX67OX13O（3U） | 440X800X175（4U） | ||||
| 净重（kg） | 29 | 31 | 32 | 28 | 48 | 51 | |
| 执行标准 | YD/T 1095-2018 | ||||||
30~50kVA均为可并机机型,例如YDC3350-RT即为有并机功能机型。
本文档信息仅供参考，产品的规格、外观以实物为准。
