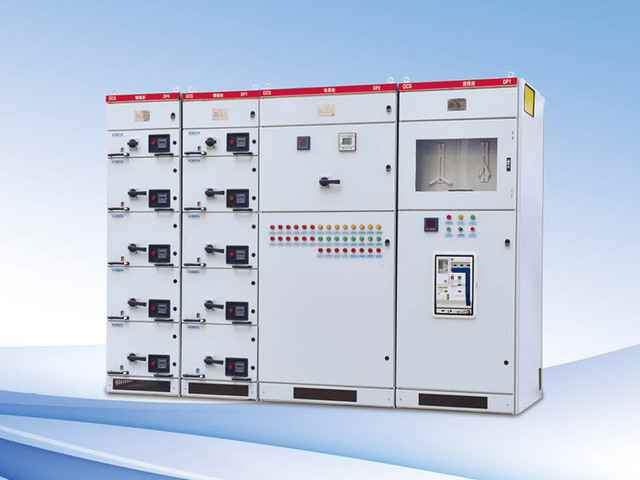

GCS低压抽出式开关柜|配电柜

GCS低压抽出式开关柜|配电柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所，作
为三相交流频率为50(60)Hz,额定工作电压为380V400V1, (660V, 额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置l。

GCS低压抽出式开关柜|配电柜性能指标：

◆装置的设计符合下列标准
◆IEC439-1低压成套开关设备和控制设备:
◆GB7251
低压成套开关设备:
◆ZBK360001 低压抽出式成套开关设备。

GCS低压抽出式开关柜|配电柜主结构：

◆主构架采用8MF型开口型钢，型钢的二二侧面分别有模数为20mm和100mm和中9.2mm的安装孔，内部安装灵活方便;
◆主构架装配形式设计为两种，全组装式结构和部份I侧框和横梁)焊接式结构，供用户选择;
◆装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立;

◆水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施:
◆电缆隔室的设计使电缆上下进出均十分方便。
◆装置通用柜体的尺寸(mm)

GCS低压抽出式开关柜|配电柜功能单元：

◆抽屉层高的模数为160mm。分为1/2单元、1 单元、3/2 单元、2单元、3单元、五个尺寸系列。单元回路额定电流400A及以下;
◆抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性;
◆每台MCC柜最多能安装11个- -单元的抽屉或22个1/2单元的抽屉。其中- -单元以上抽屉采用多功能后板;
◆抽屉进出线根据电流大小采用不同片数的同- -规格片 式结构的插件;
◆1/2单元抽屉与电缆室的转接采用背板式结构乙- 2型转接件;
◆单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件;
◆抽屉单元设有机械联锁装置。

GCS低压抽出式开关柜|配电柜主要电器元件：

◆主要电器元件的选用原则立足于引进技术，国内能成系列批量生产,又能满足装置高性能的要求;
◇电源及馈线单元断路器主选AH系列。也可选用其它性能更先进的Schneider公司生产的M系列、ABB 公司生产的F系列。AH型断路器具有性能好、结
构紧凑、重量较轻、系列性强的特点。价格相对较低，维护使用方便，各项性能指标能满足本装置的要求;
◇抽屉单元(电动机控制单元、部份馈电单元I断路器主选CM1、TG、 TM30 系列塑壳断路器,部份选用MOELLER公司生产的NZM-100A系列。这些开关均
有性能好，结构紧凑、短飞弧或无飞弧技术经济指标高的特点.能满足本装置的要求;
◇隔离开关及熔断器式隔离开关选Q系列。该系列可靠性高、分断能力强，并可以实现机械联锁:
◇熔断器主选NT系列;
◇交流接触器选用B系列、LC1-D系列。

GCS低压抽出式开关柜|配电柜特点：

◆提高转接件的热容量。较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升:
◆功能单元之间、隔室之间的分隔清晰、可靠，不因某一-单元的故障而影响其它单元工作， 使故障局限在最小范围:
◆母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击;
◆MCC柜单柜的回路数量多到22回，充分考虑大单机容量发电，石化系统等行业自动化电动门(机)群的需要;
◆装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感器装置于电缆隔室内，使安装维修方便;
◆同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求;
◆抽屉单元有足够数量的二_次插接件I单元及以上为32对，1/2 单元为20对1,可满足计算机接口和自控回路对接点数量的要求。

GCS低压抽出式开关柜|配电柜辅助电路：

辅助电路图的设计符合《火力发电厂厂用电设计技术规定》等有关设计技术规程规定。适用于发电厂、变电站的低压厂1所)用电系统及厂矿企业、高层建筑内的低压配电系统。
辅助电路方案根据主电路方案分电源进线、馈线IPCI和电动机馈线(MCCI操作控制的功能单元进行设计。

GCS低压抽出式开关柜|配电柜安装与使用：

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知合向有关部门做好商务记录，共同分析原因,作好签证和善后处理。对于不立
即安装的产品，应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。
◆产品的安装应按安装示意图进行(见附图l。基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时，如表面因运输保管等原因有不平整时需
平整后再连接紧固:
◆装置单独或成列安装时，其垂直度以及柜面不平度和柜间缝隙的偏差应符合下表规定。



◆产品安装后投运前的检查与检验
◇检查柜面漆或其它覆盖材料(如喷塑)有否损坏，柜内是否干燥清洁:
◇电器元件的操作机构是否灵活，不应有卡涩或操作力过大现象;
◇主要电器的主辅触头的通断是否可靠、准确:
◇抽屉或抽出式机构抽拉应灵活、轻便，无卡阻和碰撞现象;
◇抽屉或抽出式结构的动、静触头的中心线应-致，触头接触应紧密。主、辅触头的插入深度应符合要求。机械联锁或电联锁装置应动作正确，闭锁或解除均应可靠;
◇相同尺寸的抽屉应能方便的互换，无卡阻和碰撞现象;
◇抽屉与柜体间的接地触头应接触紧密，当抽屉推入时，抽屉的接地触头比主触头先接触，拉出时接地触头比主触头后断开:
◇仪表的刻度整定、互感器的变比及极性应正确无误:
◇熔断器的熔芯规格应符合工程设计的要求;
◇保护的额定值及整定应正确，动作可靠;
◇用1000V兆欧表测绝缘电阻值不得低于1MQ ;
◇各母线的连接应良好，绝缘支撑件、安装件及其它附件安装应牢固可靠。
◆使用注意事项
◇装置为不靠墙安装，正面操作,双面维修的低压配电柜。柜的维修通道及柜门,必须是考核合格的专业人员方可进入或开启进行操作、检查和维修。
◇空气断路器、塑壳断路器经过多次分、合.特别是经过短路分、合后，会使触头局部烧伤和”生碳类物质，使接触电阻增大,应按断路器使用说明书进行维护和检修。
◇经过安装和维修后，必须严格检查各隔室之间、功能单元之间的隔离状况，以确保本装置良好的功能分隔性，防止出现故障扩大。

GCS低压抽出式开关柜|配电柜产品成套性：

◆制造厂供货时应提供下列文件及附件:
◇装置清单;
◇产品合格证:
◇使用说明书:
◇出厂试验报告;
◇有关电气图纸:
◇柜门钥匙、操作手柄及合同规定的备品配件:
◇主要元器件的安装使用说明书。
