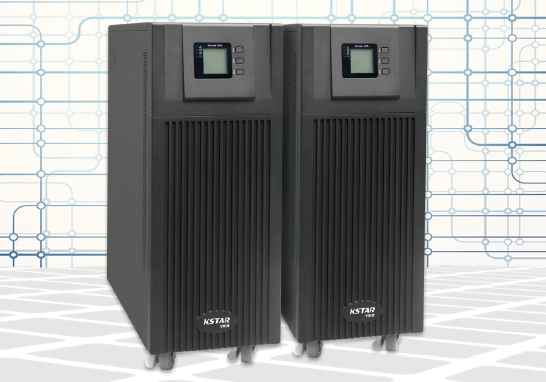

科士达UPS电源YDC9320在线式20KVA不间断电源16KW塔式高频机三进单出，外接电池组，延时时间0.5-24小时可随意配置。可为用户的企业局域网、高端服务器和网络设备、数据中心机房以及其它精密工业仪器提供高可靠电源保护。
工作模式
双变换在线式设计
输入功率因数校正（PFC）技术，输入功因高达0.99
DSP全数字化控制
数字化控制，控制系统更加稳定可靠
ECO功能
ECO运行模式，高效节能，降低用户使用成本
智能充电方式
用户可设定充电电流，恒流、恒压和浮充充电模式可自动平滑切换
环境适应性强
宽广的电压输入范围，避免频繁地切换至电池供电
UPS的输入频率范围大，接入各种燃油发电机均可稳定工作
保护周全可靠
开机自诊断功能
输出过载、输出短路，逆变器过温、电池欠压预警和电池过充电保护功能静态电子旁路开关
直流启动功能
风扇智能调速设计，延长风扇寿命，高效节能
LCD显示
LCD/LED双重显示
智能管理
RS232或USB通信接口
SNMP适配器（选配）
并机板（选配）
继电器卡（选配）
| 型号 | YDC9310 | YDC9315 | YDC9320 | |
| 额定容量（KVA/KW） | 10/8 | 15/12 | 20/16 | |
| 主路输入规格 | ||||
| 额定输入电压（Vac） | 380 / 400 / 415 | |||
| 输入电压范围（Vac） | 208~478 | |||
| 相数 | 三相五线 | |||
| 输入频率范围（Hz） | 50Hz: 45~55; 60Hz: 54~66 (50/60自适应) | |||
| 输入功率因数 | ≥0.99 | |||
| 旁路输入规格 | ||||
| 额定输入电压（Vac） | 380 / 400 / 415 | |||
| 输入电压范围（Vac） | 220上限：+25%（可选+10%、+15%、+20%）；230上限：+20%（可选+10%、+15%）；240上限：+15%（可选+10%）;下限：-45%（可选-20%、-30%） | |||
| 相数 | 单相三线 | |||
| 旁路同步跟踪范围（Hz） | ±10% | |||
| 输出参数 | ||||
| 电压（Vac） | 220 / 230 / 240±1% | |||
| 频率（Hz） | 市电模式：与输入同步；当市电频率超出最大±10%（可设置±1%、±2%、±4%、±5%）时，输出频率为50 / 60（±0.1）; 电池模式：50 / 60（±0.1） | |||
| 波形 | 正弦波 THDV ≤2%（100%线性负载） | |||
| 切换时间（ms） | 0 | |||
| 整机效率 | 93.5% | 94.5% | ||
| 过载能力 | ≤110%，60min；≤125%，10min；≤150%，1min；>150%立即转旁路 | |||
| 功率因数 | 0.8（0.9可选） | |||
| 电池 | ||||
| 电池电压（Vdc） | ±96；±108；±120； | |||
| 环境 | ||||
| 工作温度（℃） | 0～40 | |||
| 储存温度（℃） | -25～55（不含电池） | |||
| 相对湿度 | 0～95%（不凝露） | |||
| 工作海拔高度 | <1500m，超过1500m时按GB/T 3859.2规定降额使用 | |||
| 噪音（dB）（1米距离） | <55 | <58 | ||
| 其他功能 | ||||
| 告警功能 | 过载、市电异常、UPS故障、电池欠压等多种告警功能 | |||
| 保护功能 | 短路、过载、过温、电池欠压、过欠压、风扇故障告警 | |||
| 通信功能 | RS232或USB、SNMP适配器（选配）、继电器卡（选配）、并机板（选配） | |||
| 机械特性 | ||||
| 净重（kg） | 76（S）/35（H） | 45 | 46 | |
| 尺寸（W×D×H）mm | 250×597×655（S） / 250×502×616（H） | 250×502×616 | ||
| 执行标准 |
YD/T 1095-2008 |
|||
