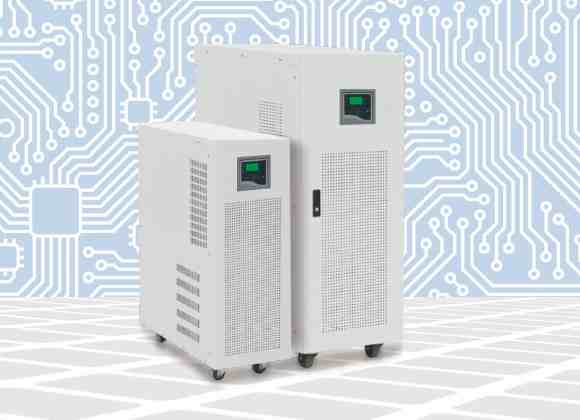

30KVAUPS电源三进单出工频不间断电源

30KVAUPS电源三进单出工频在线式不间断电源输入电压380输出电压220V功率24KW，外接蓄电池直流电压192V，单组电池需要16节。30KVAUPS电源采用双转换纯在线式架构，不仅外形美观，产品性能和产品可靠性大大提升。 对电网出现的断电、市电电压过高或过低、电压瞬间跌落或减幅震荡、 高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动等状况提供理想的解决方案，为用户负载提供安全可靠的电源保障。

30KVAUPS电源三进单出工频在线式不间断电源描述

DSP数字化控制技术：采用数字化控制技术，提高机器的稳定性。ECO功能为客户节省使用成本。
大屏幕LCD+LED中英文显示 ：中英文组合显示，可显示内容有输入、输出、电池电压、负载状况、电流、UPS工作状态和模式、温度、机型厂家编号。可直接通过LCD显示屏设定机器的电压，频率，电流等主要参数。
双路交流电源输入 :主路交流输入电源与旁路交流输入电源可以采用两组来自不同电网的输入。LCD+LED
发电机模式 :支持发电机输入
并机功能 :8台UPS并联冗余。
带载能力强 :采用带输出隔离变压器的全桥拓扑，带载能力、抗冲击能力。且可选配旁路输出隔离变压器。
全桥逆变架构： UPS采用DSP设计，三相由独立的全桥逆变系统的设计，其输出电压和相位，不受三相不平衡负载的影响，可承受不平衡负载。
充电电流可设置 :用户可以根据电池容量在LCD上自由设定合适的充电电流（1~50A）。UPS满载运行时，充电电流为50A。
电池管理功能 :主要包括电池故障检测、电量不足，电池丢失等常规功能。
频率和相序自适应系统 :50Hz或者60Hz；输出相序可以根据输入相序自动跟踪锁相。
保护和告警功能 :LCD、输出接点等进行及时提示，开机自诊断功能；具有过载保护、输出短路、输入过压、防雷功能，电池反接等保护功能。
面板设置功能 :输出电压：200/208/220/230/240Vac (相电压),输出频率：50Hz/60Hz; 充电电流：1~50A,电池放电时间;定时开机;定时关机,工作模式：ECO 、EPO
LCD中文、英文设定输入频率：40~70Hz,具有多种告警方式，可通过声、光、输出频率可以根据市电频率自动设置。
EPO紧急停机功能 :通过“紧急停机”按钮可以关闭整流器、逆变器，封锁输出（包括旁路和逆变器），当发生紧急情况或无法正常关机时可使用此按钮。
主机监控及报警功能
智能插槽扩展性-功能(备选件) :可以选择US-B卡，AS400卡，CMC监控卡，SNMP卡，RS485卡，EMD环境监测卡。UPS备有SNMP插槽，以实现UPS远程监控功能，具备自动报警、UPS运行状态和故障预测与诊断、运行时间控制等功能。输出RS-232及RELAY讯号供计算机系统联机用，支持Windows 95 / 98 / 2000 / NT / ME / XP，NOVELL / SNMP / ASMP /LINUX等软件。

30KVA UPS电源详细参数表

容量	30KVA
型号	BG31-30KVA

30KVA UPS电源输入参数

整流器类型	IGBT整流
额定电压	380/220VAC(0.01±0.25)
输入电压范围	304~478VAC
输入频率范围	50HZ系统时：46-54HZ；60HZ系统时：56-64HZ
输入功率因数	>=0.99

30KVA UPS电源输出参数

额定输出功率	30KVA / 24 KW
额定输出电压	200/208/220/230/240VAC 相电压
输出频率	与市电同步(市电模式); 50Hz ± 0.002 (电池模式)
工作方式	在线式
输出波形	正弦波
转换时间	0ms
过载能力	1.05±0.05≤负载时，预警过载；1.05±0.05 负载≤1.25 0.05时，2分钟后转旁路输出；1.25±0.05 负载≤1.50±0.05，30秒后转旁路输出；负载>1.50±0.05时，500毫秒后转旁路输出

30KVA UPS电源电池和运行时间

电池型号	免维护密封铅酸电池
标准后备时间	30分钟到8小时可选
电池包型号	-
电池典型充电时间	8小时
电池电压	192V（12V电池16节）

30KVA UPS电源系统参数及标准

安装类型	塔式
整机效率	Up to 0.88
电磁兼容
浪涌保护
防护类型	IP20

30KVA UPS电源通信和管理

接口端口	RS232，可选Wedpower卡、AS400卡
控制面板	LCD+LED状态指示
有声报警	市电停电时提示4秒一次：特别的低电池提示每秒一次

30KVA UPS电源物理指标

W	455.00 mm
D	830.00 mm
H	1055.00 mm
重量	210.00 KG
颜色	白色/黑色

30KVA UPS电源环境

工作环境	0 - 40 °C
工作相对湿度	0 - 0.95
操作高度	0-1500米
存储温度	-5 - 45 °C
存储相对湿度	0 - 0.95
存储高度	0-15000米
听觉噪音距设备表面 1 m 处	<50.00 dB

30KVA UPS电源保修

标准质保

3年内维修或更换
