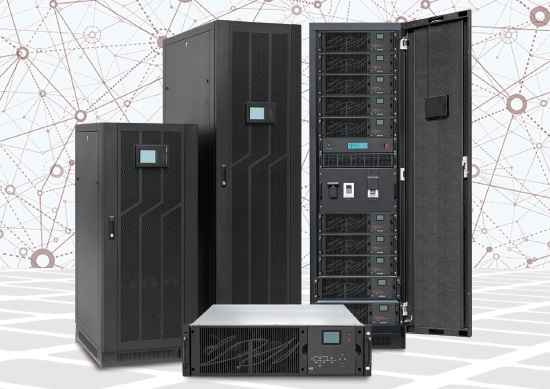

模块化UPS电源480-720KVA不间断电源

发布日期：2024-09-27 10:03:13　浏览次数：

产品规格

设备型号：BHRM33

功率段：480KVA/600KVA/720KVA

功率模块：40KVA/50KVA/60KVA

机柜高度：42U

机柜孔位：12孔位

产品应用

应用对象：服务器、存储器、网络设备、VI OP通讯设备、自动化设备、精密仪器、医疗诊断设备、OFFICE办公终端、网络间交换设备及服务器、小型机房等。

适用行业：电信、金融、政府、医疗、教育、制造、邮政、交通、商业、零售、矿产、消防等。

产品描述

产品优势：系统设计专业可靠；输入输出性能优异；网络管理功能先进；人机界面友好，便于操作和维护。

DSP 全数字化控制技术，纯在线双变换式架构，带载能力强；

采用标准机柜，机柜内部集成配电系统，安装方便且节省用户投资；

输入功率因数高达 0.99 以上，低谐波电流，绿色环保，高效节能；

宽输入电压范围，50Hz/60Hz 电网系统自适应，适合各种环境电网；

“N+X”无线并联冗余技术，可轻易通过 LCD 屏设置冗余的并机台数；所有模块均支持热插拔操作，方便维；

每个模块采用独立控制系统，UPS 模块根据共享的信息独立进行控制，故障模块失效后可以立即与并机系统进行脱离，不对并机系统造成危害；

采用分散旁路供电，每个模块内置自动旁路开关和相应的旁路均流电感，提供了良好的系统旁路供电的均流性；

并机共用电池组，节省用户电池投资；

可根据用户需要选择不同外接电池数量（32/34/36/38/40/50 节）；

先进的电池智能管理技术（自动均浮充切换、电池组温度补偿等），有效延长电池使用寿命；

支持电池冷启动和市电自启动功能，满足用户的使用需求；

具有维修旁路，当出现紧急情况时，可以切换到维修旁路供电，维修人员可以安全地在线维修；

完善的软硬件保护功能（C 级防雷、空开、Fuse、硬件保护、软件保护），超强的自诊断功能，丰富的历史记录查询；

具有紧急关机（EPO）开关及远程紧急关机（REPO）功能；

超大 LCD 触摸宽屏显示，实现友好的人机界面；

丰富的通讯接口，包括 RS232，RS485，USB，干接点，以及 SNMP（选配）卡。

产品详解

模块化UPS电源是由机柜、UPS功率模块、静态开关模块、显示通信模块以及电池组构成。采用了抽屉式、高智能多制式模块化设计，在线热插拔技术，实现在线更换、在线维护，降低了维护难度，实行零停机工作。采用N+X并联冗余无线技术，为了方便用户以后的扩容或减容，各模块机架可以完全分离，根据当前的业务需求进行配置，能够在以后添加更多的模块。使用非常方便。逆变结构中也优先运用了“多电平逆变”的概念，致使输出电压高次谐波减少近一倍，功率器件的损耗大大降低，从而既缩小了体积，又增大了功率密度。这种系统的优化能力显著降低了总拥有成本。模块化设计在重新配置功率以满足不断变化的业务需求方面，提供了极大的灵活性。在安装、升级、重新配置或移动模块化系统时，其独立组件、标准接口以及简单的操作既节省了时间又节省了费用。模块化UPS电源可以有效的解决用户在预计UPS电源容量时，时常出现的低估或高估预计等情况。帮助用户在未来发展方向尚不明确的情况下分阶段进行建设和投资。
从设计原理方面来讲，模块本身就是一台UPS电源，包括整流器、静态旁路开关及附属的控制电路等。模块化最大的优点是能够提高系统的可靠性和可用性，模块UPS电源的系统结构极具弹性，一个模块出现故障并不会影响其他模块的正常工作，其可热插拔性能够大大缩短系统的安装和修复时间。功率模块的设计概念是在系统运行时可随意移除和安装而不影响系统的运行及输出，使投资规划实现“随需扩展”，让用户可以随着业务发展，实现“动态成长”，既满足了后期设备的随需扩展，又降低了初期购置成本。

产品详细参数

型号		BHRM33-480KVA	BHRM33-600KVA	BHRM33-720KVA
容量
模块型号		RM-40KVA RM-50KVA RM-60KVA
最大模块数量		12	12	12
输入
输入方式		三相四线 + 接地
额定电压		380/400V/415Vac
电压范围		208~478Vac
频率范围		40~70Hz
功率因数		≥ 0.99
旁路范围		380 上限：25%（可选 +10%、+15%、+20%） 400 上限：20%（可选 +10%、+15%） 415 上限：15%（可选 +10%）下限：-45%( 可选 -20%、-30%) 旁路频率保护范围：±10%
输入电流谐波		≤ 3% (100％非线性负载 )
输出
输出方式		三相四线 + 接地
额定电压		380/400V/415Vac
电压精度		±1%
输出频率	市电模式	与输入同步；当市电频率超出最大±10%（可设置±1%、±2%、±4%、±5%）时，输出频率 50×(±0.2%)Hz
输出频率	电池模式	(50/60±0.2%)Hz
负载峰值比		3:1
切换时间		市电模式转旁路模式 : 0ms( 跟踪)；市电模式转电池模式 :0ms
过载能力		负载≤ 110%，10min，≤ 125%，维持 1min，≤ 150% 立即转旁路
输出电压谐波		≤ 2%(100％线性负载)
其他
效率		正常模式 95%
通讯界面		RS232、RS485、2 个 Intelligent Slot （智能卡插槽）、干接点
执行标准		CE,EN/IEC 62040-2，EN/IEC 62040-1-1，YD/T1095-2008
电池
电池电压		±192V±204V±216V±228V±240V±300V DC; (32 节、34 节、36 节、38 节、40 节、50节可选 )
充电电流	UPS 机柜	30A Max.	50A Max.	100A Max.
充电电流	功率模块	10A Max.
工作环境
工作温度		0℃～ 40℃
相对湿度		0 ～ 95% non condensing
储藏温度		-25℃～ 55℃
海拔高度		< 1500m
物理特性
外观尺寸（D×W×H）mm	机柜	1200 x 1100 x 2200
外观尺寸（D×W×H）mm	模块	580 x 443 x131
重量（净重）kg	机柜	400	450	480
重量（净重）kg	模块	33

*注：我司致力于技术创新，不断提供更好的产品和服务满足客户需求，对产品设计、技术规格的更新，恕不另行通知。产品以实物为准。
