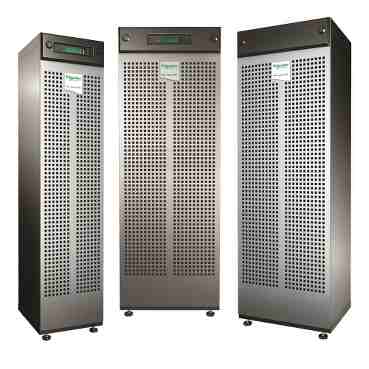

MGE Galaxy 3500施耐德UPS电源_APCUPS不间断电源10-40KVA

APC施耐德MGE Galaxy 3500 UPS电源能够提供稳定的3相电源保护，具有MGE产品系列的可靠性。MGE Galaxy 3500包括双电源输入、自动和维护旁路，可通过热插拔电池来延长运行时间，从而能够提高可用性，对于商业和技术设施以及工业应用来说是理想的选择。针对冗余度和容量的并联能力、新的可选旁路柜、以及延长运行时间的电池框架提供了更大的灵活性。凭借同类产品中较佳的效率和降低电力基础设施评级——电线、变压器和发电机，从而能够实现低的拥有成本。具有温度监测功能的内置网络管理卡可通过简单的Web/SNMP接口实现对于UPS电源的远程监视和管理。由于可由用户更换电池，再加上可从前端接入进行维护以及所包括的用于使可配置能力较大化的启动服务，从而使得可维护性得到了显著提高。所有这些特点使得MGE Galaxy 3500成为同类产品中较易于部署、管理和维护的UPS。
MGE Galaxy 3500 可服务性

• 前面维护 - 简化安装和 UPS 维护，同时较大限度地减少空间需求。
• 技术支持 - 我们经验丰富的技术支持工程师可以回答您的问题，在您需要时让您知道可以从何处获得帮助，从而使您高枕无忧。
• 多级服务 - 利用可选的服务包和单独的服务组件，我们的安装服务在设计上使您可以选择希望 APC 为您提供的服务。
• 不用工具更换电池 - 可迅速便捷地更换电池
• 用户可更换的空气过滤器 - 能够迅速方便地更换空气过滤器。

MGE Galaxy 3500 可用性

• 高级电特性 - 优异的功率调节功能，通过IGBT整流器可实现非常低的谐波失真，输入功率因数校正，以及高的电源效率
• 具有并行能力 - 同时使用多个不间断电源增加总功率容量。
• 热插拔电池 - 在更换电池的整个过程中，确保干净、不间断电源以保护设备
• 双电源输入 - 将 UPS 连接到两个独立的电源中，增加了可靠性。
• 兼容发电机 - 使用发电机电源时，确保干净、不间断电源以保护设备
• 自动内部旁路 - 在UPS电源出现过载或故障的情况下向所连接的负载提供公用电源。
• 频率和电压调整 - 可以在不使用电池的情况下修正较差的频率和电压条件，从而提供更高的可用性。

MGE Galaxy 3500 总体拥有成本

• 温度补偿电池充电 - 根据实际的电池温度调整充电电压延长电池寿命
• 卓越足迹 - 由于 UPS 占地空间小，因此可较大限度地利用配电室的宝贵地板空间
• 输入功率因数校正 - 通过使用更小的发电机和更少的布线，较大限度地降低安装成本。

MGE Galaxy 3500 易管理性

• 有声报警 - 提供改变市电和UPS电源条件的通知
• LCD 图形表示 - 文本和模拟图显示了操作模式、系统参数和报警。
• 环境监测 - 防止设备因各种环境威胁因素而发生故障。
• 内置Web/SNMP管理 - 能通过 Web 浏览器实现全功能管理，并可通过标准的网络管理系统 （NMS）实现全面管理。

MGE Galaxy 3500 三进单出系列参数

额定功率（kVA/Kw）	15/12	20/16	30/24	40/32
标准交流电源输入
输入电压（V）	380/400/41 5 V (3相+零线)
频率（Hz）	40 - 70 Hz
输入功率因数	负载大于50% ＞0.98
THDI	满载时＜5%
输入电压范围	满载时304V到477V,半载时200V到477V （400V条件下）
双路进线	Yes
旁路输入电压范围	标准为+/~10％,可设置为+/-4, 6, 8, 10%
倒送保护	倒送保护接触器
输出
颔定输出电压（V）                                         220/230/240 V
满载时运行效率（交流-交流）	95.70%	95.30%	96.40%	96.00%
半载时运行效率（交流-交流）	95.70%	95.70%	96.40%	96.50%
颔定电池电压下运行效率（直流-交流）	95.10%	94.80%	94.80%	94.80%
负载功率因数	超前0.5到滞后0.5
输出频率	在正常运行时与主输人同步，自由运行时50Hz +/-0.05%
市电供电时过负载能力	125%支持10分钟，150%支持60秒
电池供电时过负载能力	1 50%支持60秒
VTHD	0~100%线形负载时＜2%,100%非线性负载时＜5%
输出电压范围	静态负载时+/-1%, 100％负载阶跃时+/-5%
通讯与管理
通讯接口	带环境检测的网络管理卡
控制面板	多功能Powerview液晶显示屏做为状态显示和控制平台
紧急电源关断（EPO）	Yes
尺寸与重量
最大尺寸（高x宽X深）窄型	1500x352x854 mm
最大尺寸（高x宽X深）宽型	1500x523x854 mm
最大重量（公斤）窄型	402 kg
最大重量（公斤）宽型	472 kg		656 kg
颜色	金属灰 Metallic Gray (RAL 9023)
保护
浪涌电流	IEC61 000-4-5, EN50091-2
热保护	Yes
短路电流	Yes
标准与认证
安全	IEC/EN62040-1-1 and EN60950
EMC/EMI/RFI	EN50091-2, IEC 62040-2
认证	CE
环境
运行温度	0℃ to 40℃
贮存温度	-15℃ to 45℃
相对湿度。到95%非冷凝	0 to 95% non-condensing
运行海拔高度	0 to 1,000m
贮存海拔高度	0 to 1 5,000m
最大可闻噪声（一米以内）	<43.3 dBA, <70%负载时		<46.2 dBA, <70%负载时
防护等级	IP51

MGE Galaxy 3500 三进单出系列参数

额定功率（kVA/Kw）	10/8	15/12	20/16	30/24	40/32
标准交流电源输入
输入电压（V）	380/400/415 V (3相+零线)
频率（Hz）	40 - 70 Hz
输入功率因数	负载大于50% ＞0.98
THDI	满载时＜5%
输入电压范围	满载时304V到477V,半载时200V至！］477V （400V条件下）
双路进线	Yes
旁路输入电压范围	标准为+/-10%,可设置为+/-4, 6, 8, 1 0%
倒送保护	倒送保护接触器
输出
额定输出电压（V）		380/400/415 V ⑶		目+零线）
满载时运行效率（交流-交流）	95.70%	95.70%	95.30%	96.40%	96.00%
半载时运行效率（交流-交流）	95.20%	95.70%	95.70%	96.40%	96.50%
额定电池电压下运行效率（直流-交流）	94.70%	94.70%	94.80%	94.80%	94.80%
负载功率因数	超前05到滞后0.5
输出频率	在正常运行时与主输人同步，自由运行时50Hz +卜0.05%
市电供电时过负载能力	125%支持10分钟，150%支持60秒
电池供电时过负载能力	1 50%支持60秒
VTHD	0~1 00％线形负载时＜2%,1 00%非线性负载时＜5%
输出电压范围	静态负载时+/-1%, 100%负载阶跃时+/-5%
通讯与管理
通讯接口	带环境检测的网络管理卡
控制面板	多功能Powerview液晶显示屏做为状态显示和控制平台
紧急电源关断（EPO）	Yes
尺寸与重量
最大尺寸（高x宽X深）窄型	1 500x352x854 mm
最大尺寸（高X宽X深）宽型	1 500x523x854 mm
最大重量（公斤）窄型	214 kg	402 kg
最大重量（公斤）宽型	443 kg	472 kg		656 kg	662kg
颜色	金属灰 Metallic Gray (RAL 9023)
保护
浪涌电流	IEC61 000-4-5, EN50091 -2
热保护	Yes
短路电流	Yes
标准与认证
安全	IEC/EN62040-1-1 and EN60950
EMC/EMI/RFI	EN50091-2, IEC 62040-2
认证	CE
环境
运行温度	0℃ to 40℃
贮存温度	-15℃ to 45℃
相对湿度。到95%非冷凝	0 to 95% non-condensing
运行海拔高度	0 to 1,000m
贮存海拔高度	0 to 1 5z000m
最大可闻噪声（一米以内）		<43.3 dBA,	＜70%负载时	<46.2 dBA, <70%负载时
防护等级	IP51
