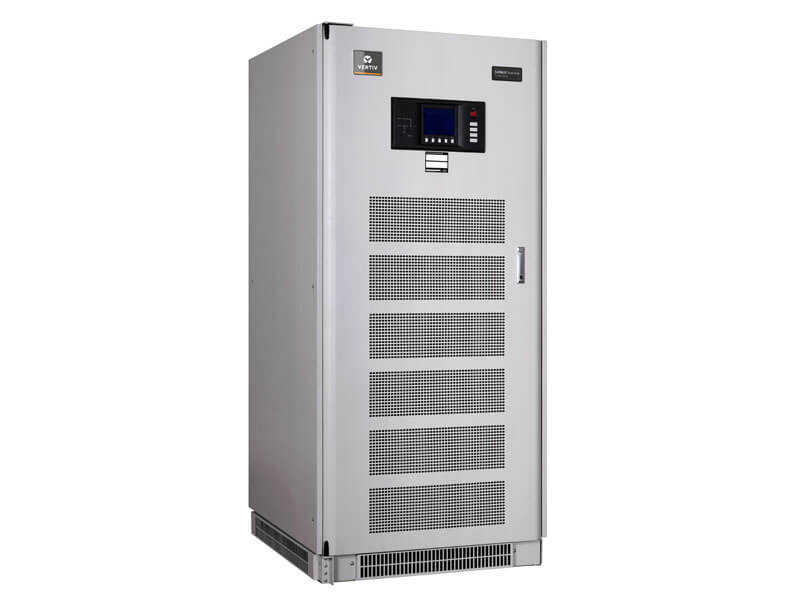

维谛UL33-0400LUPS电源系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS不间断电源可继续给负载提供一段时间的供电。UL33-0400L系列UPS采用双变换结构和先进的全数字控制技术，带输出隔离变压器，能提供稳定、洁净、不间断的电源，并具备完备的网络管理功能。
维谛UL33-0400L是维谛技术精心研发的中小型工频UPS。其具有超宽的输入电压，频率，能适应各种恶劣的电网环境。UL33-0400L采用先进的DSP全数字控制，IGBT绿色整流技术。输出内置隔离变压器，完全隔离市电及油机可能存在的各类电网污染及电网故障对负载的影响。 UL33-0400L抗干扰性强，内部冗余设计，三防漆防护等，性能可靠稳定，具有高效散热和恶劣环境下的有效防护功能。其配备6英寸超大液晶显示器，广泛应用于金融，政府，电信，综合等各个领域
| 型 号 | UL33 | ||||||
| 功 率 | 20KVA | 30KVA | 40KVA | 60KVA | 80KVA | 100KVA | |
| 物理参数 | |||||||
| 宽×深×高(mm) | 600×860×1400 | 800×860×1800 | 900×850×1900 | ||||
| 重量(kg) | 440 | 528 | 654 | 811 | 790 | 790 | |
| 输入特性(整流器) | |||||||
| 定输入电压 | 380VAC，三相三线 | ||||||
| 额定工作频率 | 50/60Hz | ||||||
| 输入电压范围 | 208V～437V，－20%～＋15%满载，－25%～－45%线性降额，－45%可带50%负载 | ||||||
| 输入频率范围 | 50Hz±10% | ||||||
| 输入功率因数 | 满载＞0.99 | ||||||
| 输入功率缓启动功能 | 1－255s可设置，默认10s | ||||||
| 整流器输出特性 | |||||||
| 输出稳压精度 | 0.5% | ||||||
| 直流纹波低压 | ≤1% | ||||||
| 输出特性(逆变器) | |||||||
| 逆变器输出电压 | 380，三相四线 | ||||||
| 输出功率因数 | 0.8 | ||||||
| 电压稳定性 | 稳态 | ＜±1%典型值 | |||||
| 瞬态 | ＜±5%典型值 | ||||||
| 稳态响应时间 | ＜20ms | ||||||
| 逆变器过载能力 | 105%～125% 10分钟，125%～150% 1分钟，＞150% 200毫秒 | ||||||
| 相移特性 | 100%均衡负载时 | ＜0.5° | |||||
| 100%不均衡负载时 | ＜0.5° | ||||||
|
总谐波含量 THDv |
100%线性负载 | ＜1%(典型值) | |||||
| 100%非线性负载 | ＜3%(典型值) | ||||||
| 旁路 | |||||||
| 旁路输入电压 | 380/400/415VAC，三相四线 | ||||||
| 旁路电压范围 | 默认－20％～＋15％，－40%、－30%、－10%～＋10%、＋15%等其它范围值可通过软件设置 | ||||||
| 旁路过载能力 | ≤135%长期运行，1000%20ms | ||||||
| 系统 | |||||||
| 频率 | 50Hz(可设置) | ||||||
| 市电同步跟踪范围 | ±0.5Hz～3Hz每0.5Hz可调 | ||||||
| 实测频率精度(内部时钟) | 50Hz/60Hz±0.02% | ||||||
| 系统效率(满载) | Up to 93％ | ||||||
| 工作环境 | |||||||
| 运行温度范围 | 0～40℃ | ||||||
| 存储温度 | －25～70℃(不含电池) | ||||||
| 相对湿度 | 0～95%无凝露 | ||||||
| 最大运行高度 | ≤海拔1500m，1500m以上每增加100m，所带负载减少1% | ||||||
| 噪音(1m) | 55dB | 70dB | |||||
| 保护等级 | IP20 | ||||||
| 符合标准 | 安规：IEC62040-1-1，电磁兼容：IEC62040-2 ，设计与测试：IEC61000-4 | ||||||
