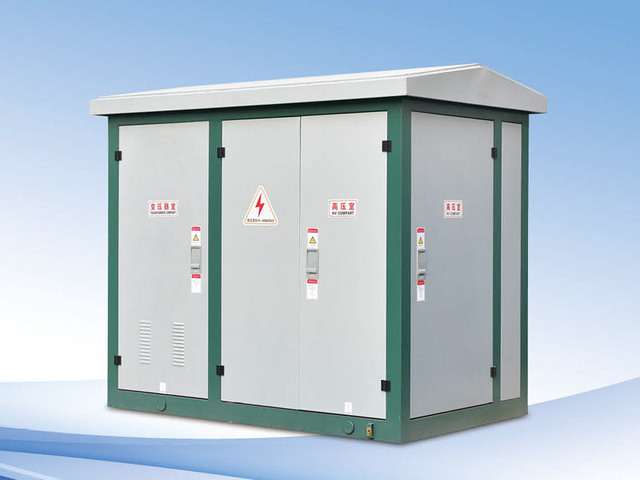

欧式箱变|预装式箱式变电站

欧式箱变产品介绍：

YB□-12/0.4型高压/低压预装式箱式变电站（以下简称欧式箱变）适用于供配电系统，提供安全可靠的电源；是集配电单元、电力变压器、无功补偿单元等于一体的专用配电产品，具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、可移动等特点。产品符合GB/T 17467-2010《高压/低压预装式变电站》及 DL/T 537-2002《高压/低压预装式变电站选用导则》等标准要求。



 欧式箱变是将高压电气设备（环网柜，全绝缘充气柜）、变压器、低压电气设备等组合成紧凑型成套配电装置，箱体材料采用槽钢、铝合金与阻燃型复合材料制作而成。具有成套性强、体积小，结构紧凑，运行安全可靠，维护方便，以及可移动等特点，在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是当前城乡变电站建设和改造的普遍成套设备。







1、结构特点

 欧式箱变采用欧式目字型，由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室和低压室，高、低压室功能齐全。高压侧一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器室选择S11系列变压器；变压器室设有自起动强迫风冷系统及照明系统，低压室根据用户要求可采用固定柜式机构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。

 高压室结构紧凑合理、并具有全面防误操作联锁功能。变压器在用户有要求时，可设有轨道能方便地从变压器室两侧大门进出。各室均有自动照明装置，另外高、低压室所选用全部元件性能可靠、操作方便、使产品运行安全可靠、操作维护方便。

采用自然通风和强迫冷风两种方式、使通风冷却良好。变压器室和低压室均有通风道，排风扇有温控装置，按整定温度能自动启动和关闭，保证变压器满负荷运行。

2、使用环境：

空气温度：  +40℃ —— -25℃

相对湿度：  日平均不大于95% ，月平均不大于90%

海拔高度：  不超过1000m

地震烈度：  不超过8度

使用场合：  无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合



3、负荷开关技术参数



项目	单位	FKN12-12负荷开关	饭5-12真空负荷开关
额定电压	KV	10
很高工作电压	KV	12
额定功率	Hz	50
额定电流	A	630
额定开断负荷电流	A	630
热稳定电流（有效值）	KA/S	20/2	20/4
动稳定电流	KA	50	50
短路关合电流	KA	50	50
满负荷开断次数	次	20	10000
机械寿命	次	2000	10000
1min工频耐压（相对及对地）	KV	42	42
雷电冲击电压（相对及对地）	KV	75	75
