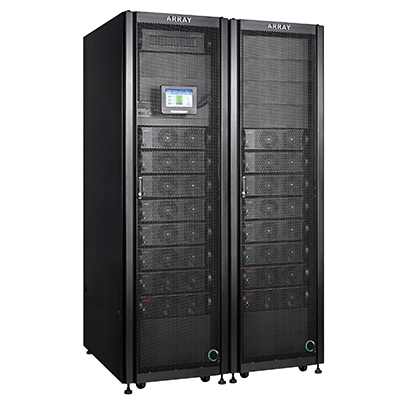

山特模块化UPS电源ARRAY 3A3 Pro 系列(15kVA～150kVA)
发布时间：2024-09-27 10:03:13浏览次数：
ARRAY 3A3 Pro 系列 (15kVA～150kVA)是山特新型的三进三出模块化 UPS不间断电源，采用全数字化控制技术，为数据中心机房提供安全、可靠、稳定、环保的不间断电源，与山特的PPM 精密配电柜和 ARRAY 系列服务器机柜的组合，为客户提供一体化、一站式的基础电源解决方案。山特模块化UPS电源ARRAY 3A3 Pro 系列 (15kVA～150kVA)广泛应用与数据中心、公安系统、电力调度中心、金融数据中心、教育系统、广电系统、医疗中心、交通控制枢纽、烟草系统等各行各业。
单模块的容量：15kVA/13.5kW
单柜系统容量：60~150 kVA
输入电压范围：214~520VAC
输入频率范围：40~70Hz
输出电压：380VAC
拓扑结构：双变换在线式
- 采用无线并联技术，降低了单点故障的概率，可靠性的设计
- 系统等级的并联冗余，模块互为备份，可在线热插拔， 提高系统的可用性
- 采用模块化设计，易于升级、扩容和维护，降低 MTTR
- 在线双变换技术，适应恶劣电网环境，为负载提供纯净的电力保护
- 适应电网环境，输入市电范围 214-520V，减少电池充放电次数，延长使用寿命
- ARRAY 3A3 Pro 具有优异的电气性能，能为各种负载提供安全有效的电源保护，绿色环保，元器件符合欧盟Rosh
- 智能化电池管理技术，提高电池的使用寿命，电池节数可调，提高电池的利用率，减少电池的浪费，降低环境铅污染。
- ARRAY 3A3 Pro 采用超大彩色触摸屏幕，图形化显示， 直观易操作，支持中英文界面
- 便于安装，可选择上、下进出线系统，及配电盘、防雷模块等其它选件
- 山特丰富的通讯接口和软件监控解决方案，为用户提供实时的本地化或远程的状态指示和告警提示，构成硬件软件一体的电源保护方案。
| 容量 | 15-150kVA | ||
| 输入 | 接线方式 | 三相 + 零线 + 地线 | |
| 电压范围 | 相电压 124-300VAC | ||
| 线电压 214-520VAC | |||
| 频率范围 | 40-70Hz | ||
| 功率因数 | ≥0.99 | ||
| 旁路电压范围 | 相电压 187-253VAC 线电压 323-437VAC | ||
| 输出 | 接线方式 | 三相 + 零线 + 地线 | |
| 电压范围 | 默认线电压 380V/ 相电压 220， | ||
| 可通过 LCD 调节相电压为 208/ 220/ 230/ 240V | |||
| 功率因数 | 0.9 | ||
| 频率范围 | 与输入同步，当市电频率超出范围时，输出频率 50(1±0.5%)Hz( 市电模式 ) | ||
| 50(1±0.5%)Hz( 电池模式 ) | |||
| 过载时间 | 10 分钟 (110%< 负载 ≤130%) | ||
| 效率 | 高达 94% | ||
| 电池标称电压 | 正电池 :+240VDC 负电池 :-240VDC | ||
| 支持电池节数可调 | 32/34/36/38/40，默认 40 节 | ||
| 模块功率 | 15kVA | ||
| 输出功率 | 15kVA× 模块数 | ||
| 可否接发电机 | 是 | ||
|
智能插槽数 (Intelligent Slot） |
3 个智能插槽（Intelligent Slot） | ||
| 智能卡 ( 选件 ) | NMC 卡、干节点卡、USB/RS232 卡和 CMC 卡 | ||
| 噪声 | <62dB | ||
| 工作环境 | 环境温度 | 0-40℃ | |
| 环境湿度 | 20%-90% | ||
| 储藏温度 | -25-55℃ | ||
| 尺寸及净重 | 名称 | 尺寸 W*D*H(mm) | 净重 kg |
| UPS 模块 | 440*700*131 | 35 | |
| UPS 机柜 | 600*1050*2030 | 200 | |
* 该表中 UPS 机柜的重量是 60KVA 系统柜不包含 UPS 模块及其它选配件。
* 本产品针对普遍 IT 应用环境设计，请参考使用手册，如需购买特殊应用产品，请联系伊顿公司。
* 本公司致力于技术创新，不断提供更好的产品和服务满足客户需求，对产品设计、技术规格的更新，恕不另行通知。产品以实物为准。
