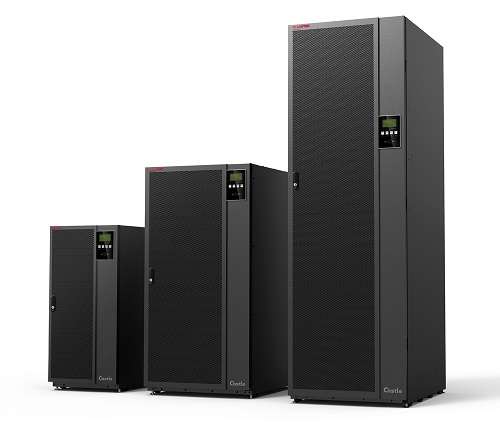

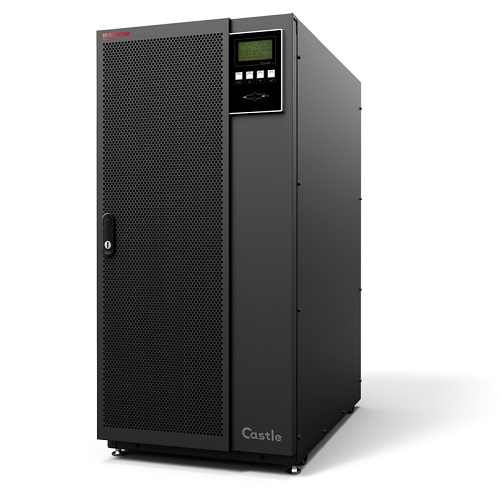

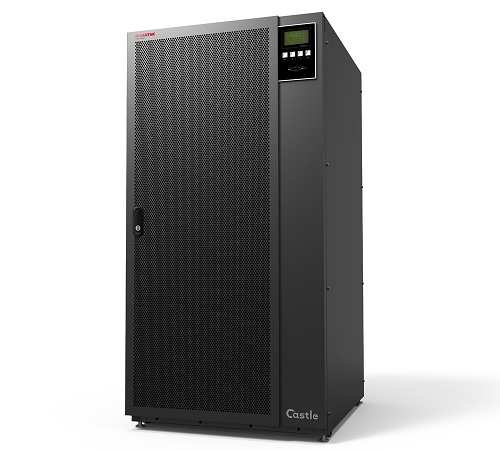

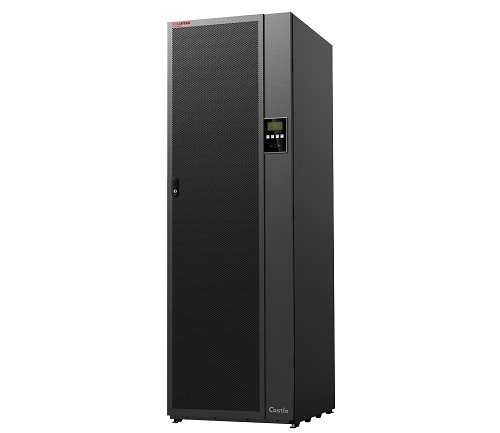

山特UPS电源Castle城堡系列3C3Pro20KS-30KS-40KS不间断电源
发布时间：2024-09-27 10:03:13浏览次数：
山特UPS电源Castle城堡系列3C3Pro20KS-30KS-40KS不间断电源山特城堡3C3经典产品系列的全新换代产品，采用全数字化控制技术，集成了当代电力电子和自动控制领域的先进技术成果，为用户关键负载提供安全、可靠、稳定、环保的电力保障。
在延续城堡3C3系列UPS高可靠度和高适应性的同时，全新一代城堡3C3Pro提供了更大的功率、更低的TCO、更可靠的业务保障和更便捷的维护和管理。
本产品适用于中、小型数据中心，计算机数据机房，通讯基站，自动化控制系统，安保系统，广播电视系统，工厂生产过程控制，石油化工等环境使用。
功率范围: 20/30/40/60/80/100/120/160/200kVA
拓扑技术: 在线双转换技术、高频IGBT整流、塔式设计
输入输出: 220V/380V 4线
频率: 50/60 Hz
高达0.9输出功因，较符合当代IT设备需求，适应性更广；
双/单输入可选，满足不同用户需求，灵活性更高；
电池节数连续可调，可灵活配置；
94%双转换模式效率；
98%节能模式效率，提升了电能转化效率，降低了运营成本；
占地面积小，可高达44%空间节省；
便捷安装，节省您的安装成本；
标配防尘网，满足更多应用场景；
PCBA三防技术，提升系统可靠性；
N+X冗余并机技术，提升电力系统可靠性；
采用高可靠性关键元器件选型设计；
Winpower监控，可通过网页、APP监控、管理您的电力运行；
全前方维护，节省服务空间；
适用环境 中、小型数据中心，计算机数据机房，通讯基站，自动化控制系统，安保系统，广播电视系统，工厂生产过程控制， 石油化工；
山特UPS电源Castle城堡系列3C3Pro20KS-30KS-40KS不间断电源详细参数
在延续城堡3C3系列UPS高可靠度和高适应性的同时，全新一代城堡3C3Pro提供了更大的功率、更低的TCO、更可靠的业务保障和更便捷的维护和管理。
本产品适用于中、小型数据中心，计算机数据机房，通讯基站，自动化控制系统，安保系统，广播电视系统，工厂生产过程控制，石油化工等环境使用。
功率范围: 20/30/40/60/80/100/120/160/200kVA
拓扑技术: 在线双转换技术、高频IGBT整流、塔式设计
输入输出: 220V/380V 4线
频率: 50/60 Hz
高达0.9输出功因，较符合当代IT设备需求，适应性更广；
双/单输入可选，满足不同用户需求，灵活性更高；
电池节数连续可调，可灵活配置；
94%双转换模式效率；
98%节能模式效率，提升了电能转化效率，降低了运营成本；
占地面积小，可高达44%空间节省；
便捷安装，节省您的安装成本；
标配防尘网，满足更多应用场景；
PCBA三防技术，提升系统可靠性；
N+X冗余并机技术，提升电力系统可靠性；
采用高可靠性关键元器件选型设计；
Winpower监控，可通过网页、APP监控、管理您的电力运行；
全前方维护，节省服务空间；
适用环境 中、小型数据中心，计算机数据机房，通讯基站，自动化控制系统，安保系统，广播电视系统，工厂生产过程控制， 石油化工；
山特UPS电源Castle城堡系列3C3Pro20KS-30KS-40KS不间断电源详细参数
| 型号 | 20KS | 30KS | 40KS | 60KS | 80KS | 100KS | 120KS | 160KS | 200KS | |
| 功率等级 | kVA | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 |
| kW | 18 | 27 | 36 | 54 | 72 | 90 | 108 | 144 | 180 | |
| 拓扑结构 | 双变换在线式，IGBT | |||||||||
| UPS整流输入 | ||||||||||
| 拓扑结构 | IGBT，PWM调制技术 | |||||||||
| 额定电压 | 380Vac/220Vac | |||||||||
| 电压范围 | -50% ~ 20%，视负载量变化 | |||||||||
| 功率因数 | 0.99 | |||||||||
| THD (i) | <5% | |||||||||
| 频率 | 50/60Hz自适应 | |||||||||
| 频率范围 | 42 - 72 Hz | |||||||||
| UPS输出 | ||||||||||
| 功率因数 | 0.9 | |||||||||
| 效率 | Up to 94%；ECO模式下大于98% | |||||||||
| 电压 | 380Vac/220Vac +/-1% | |||||||||
| 过载能力 | 125%，10min；150%，1min | |||||||||
| THDV | 线性载<2% | |||||||||
| 频率 | 50/60Hz | |||||||||
| 负载不平衡 | 1 | |||||||||
| 峰值因素 | 3：1 | |||||||||
| 旁路 | ||||||||||
| 静态旁路 | 标配 | |||||||||
| 旁路电压 | 380Vac(+/-15%) | |||||||||
| 维修旁路 | 标准 | 可选 | 不支持 | |||||||
| 电池 | ||||||||||
| 电池类型 | VRLA - 密封式阀控铅酸蓄电池，锂电池 | |||||||||
| 后备时间 | 依电池组容量和工作条件而定 | |||||||||
| 电池电压 | 默认384VDC | 默认480VDC | ||||||||
| 充电时间 | 8小时达到满容量90% | |||||||||
| 通讯监控 | ||||||||||
| 标配通讯接口 | RS - 232，Mini-Slot通讯插槽 | |||||||||
| 通讯附件（可选） | Modbus/Ethernet 卡；AS/400 卡(标配)；NMC卡 | |||||||||
| 操作环境 | ||||||||||
| 工作温度 | 0 ~ 40ºC | |||||||||
| 储存温度 | -25 ~ 55ºC | |||||||||
| 相对湿度 | 5% ~ 95%，无凝露 | |||||||||
| 海拔高度 | 小于1000米，无降额 | |||||||||
| 认证 | ||||||||||
| EMC标准 | IEC61000-4 | |||||||||
| EMI标准 | EN5550022/EN55024 | |||||||||
| 质量标准 | ISO 90001:2000，ISO 14001:1996 | |||||||||
| 认证 | TLC - 泰尔认证 | |||||||||
| 物理信息 | ||||||||||
| 尺寸 (WxDxH) mm | 350×805×800 | 600 x 720 x 1200 | 600 x 800 x 1876 | 600 x 830 x 1876 | ||||||
| 净重 (Kg) | 61.5 | 67 | 93 | 177 | 184 | 283 | 311 | 457 | 457 | |
| 注：1. 对电池配置细节，请咨询山特相应销售人员； 2.基于产品持续优化，规格参数可能不定期更新，若有疑问，请咨询山特销售人员。 | ||||||||||
