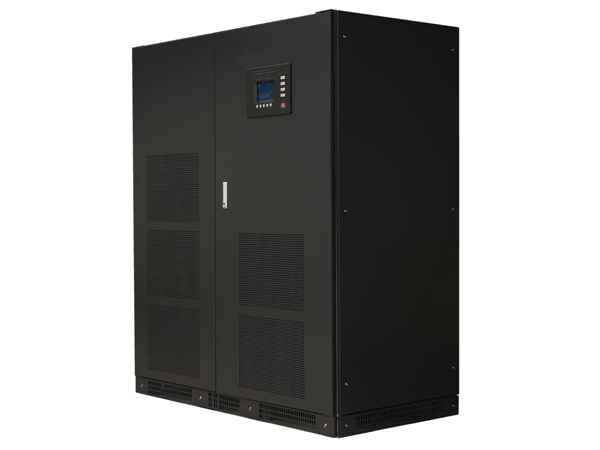

400KVAUPS电源三进三出工频不间断电源
发布时间：2024-01-13 09:08:15浏览次数：
400KVAUPS电源三进三出工频在线式不间断电源采用双转换纯在线式架构400KVA UPS电源适用范围广泛，从计算机设备到通信系统以及自动设备都可以使用。400KVAUPS不间断电源几乎可以解决所有的电源问题，如断电、市电高压、市电低压、电压瞬间跌落、减幅振荡、高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动等电源问题。
大屏幕LCD+LED中英文显示 ：中英文组合显示，可显示内容有输入、输出、电池电压、负载状况、电流、UPS工作状态和模式、温度、机型厂家编号。可直接通过LCD显示屏设定机器的电压，频率，电流等主要参数。
双路交流电源输入 :主路交流输入电源与旁路交流输入电源可以采用两组来自不同电网的输入。LCD+LED
发电机模式 :支持发电机输入
并机功能 :8台UPS并联冗余。
带载能力强 :采用带输出隔离变压器的全桥拓扑，带载能力、抗冲击能力。且可选配旁路输出隔离变压器。
全桥逆变架构： UPS采用DSP设计，三相由独立的全桥逆变系统的设计，其输出电压和相位，不受三相不平衡负载的影响，可承受不平衡负载。
充电电流可设置 :用户可以根据电池容量在LCD上自由设定合适的充电电流（1~50A）。UPS满载运行时，充电电流为50A。
电池管理功能 :主要包括电池故障检测、电量不足，电池丢失等常规功能。
频率和相序自适应系统 :50Hz或者60Hz；输出相序可以根据输入相序自动跟踪锁相。
保护和告警功能 :LCD、输出接点等进行及时提示，开机自诊断功能；具有过载保护、输出短路、输入过压、防雷功能，电池反接等保护功能。
面板设置功能 :输出电压：200/208/220/230/240Vac (相电压),输出频率：50Hz/60Hz; 充电电流：1~50A,电池放电时间;定时开机;定时关机,工作模式：ECO 、EPO
LCD中文、英文设定输入频率：40~70Hz,具有多种告警方式，可通过声、光、输出频率可以根据市电频率自动设置。
EPO紧急停机功能 :通过“紧急停机”按钮可以关闭整流器、逆变器，封锁输出（包括旁路和逆变器），当发生紧急情况或无法正常关机时可使用此按钮。
主机监控及报警功能
智能插槽扩展性-功能(备选件) :可以选择US-B卡，AS400卡，CMC监控卡，SNMP卡，RS485卡，EMD环境监测卡。UPS备有SNMP插槽，以实现UPS远程监控功能，具备自动报警、UPS运行状态和故障预测与诊断、运行时间控制等功能。输出RS-232及RELAY讯号供计算机系统联机用，支持Windows 95 / 98 / 2000 / NT / ME / XP，NOVELL / SNMP / ASMP /LINUX等软件。
400KVAUPS电源三进三出工频在线式不间断电源描述
DSP数字化控制技术：采用数字化控制技术，提高机器的稳定性。ECO功能为客户节省使用成本。大屏幕LCD+LED中英文显示 ：中英文组合显示，可显示内容有输入、输出、电池电压、负载状况、电流、UPS工作状态和模式、温度、机型厂家编号。可直接通过LCD显示屏设定机器的电压，频率，电流等主要参数。
双路交流电源输入 :主路交流输入电源与旁路交流输入电源可以采用两组来自不同电网的输入。LCD+LED
发电机模式 :支持发电机输入
并机功能 :8台UPS并联冗余。
带载能力强 :采用带输出隔离变压器的全桥拓扑，带载能力、抗冲击能力。且可选配旁路输出隔离变压器。
全桥逆变架构： UPS采用DSP设计，三相由独立的全桥逆变系统的设计，其输出电压和相位，不受三相不平衡负载的影响，可承受不平衡负载。
充电电流可设置 :用户可以根据电池容量在LCD上自由设定合适的充电电流（1~50A）。UPS满载运行时，充电电流为50A。
电池管理功能 :主要包括电池故障检测、电量不足，电池丢失等常规功能。
频率和相序自适应系统 :50Hz或者60Hz；输出相序可以根据输入相序自动跟踪锁相。
保护和告警功能 :LCD、输出接点等进行及时提示，开机自诊断功能；具有过载保护、输出短路、输入过压、防雷功能，电池反接等保护功能。
面板设置功能 :输出电压：200/208/220/230/240Vac (相电压),输出频率：50Hz/60Hz; 充电电流：1~50A,电池放电时间;定时开机;定时关机,工作模式：ECO 、EPO
LCD中文、英文设定输入频率：40~70Hz,具有多种告警方式，可通过声、光、输出频率可以根据市电频率自动设置。
EPO紧急停机功能 :通过“紧急停机”按钮可以关闭整流器、逆变器，封锁输出（包括旁路和逆变器），当发生紧急情况或无法正常关机时可使用此按钮。
主机监控及报警功能
智能插槽扩展性-功能(备选件) :可以选择US-B卡，AS400卡，CMC监控卡，SNMP卡，RS485卡，EMD环境监测卡。UPS备有SNMP插槽，以实现UPS远程监控功能，具备自动报警、UPS运行状态和故障预测与诊断、运行时间控制等功能。输出RS-232及RELAY讯号供计算机系统联机用，支持Windows 95 / 98 / 2000 / NT / ME / XP，NOVELL / SNMP / ASMP /LINUX等软件。
| 400KVAUPS电源基本参数 | |
| UPS类型 | 工频在线式 |
| 额定容量 | 400KVA |
| 额定功率 | 320KW |
| 额定电压 | 380V |
| 额定频率 | 50/60Hz |
| 400KVAUPS电源输入输出 | |
| 输入配线 | 三相五线制 |
| 输入电压范围 | 285-475V |
| 输入频率范围 | 50/60（±5）Hz |
| 输入谐波 | ＜3%（线性负载），＜5%（非线性负载） |
| 输入功因 | ≥0.99（100%负载） |
| 输出电压范围 | 380V |
| 输出频率范围 | 50/60Hz |
| 输出电压波形 | 纯正弦波 |
| 电流峰值比 | 3:1（最大） |
| 输出功因 | 0.8 |
| 400KVAUPS电源通信和管理 | |
| 面板显示 | LCD液晶 |
| 报警功能 |
电池模式：每4秒响一声 电池电量低：每1秒响一声 过载：每0.5秒响一声 错误：连续鸣响 |
| 保护 | 过载，深度放电及过充保护 |
| 过载能力 | 在110%/125%/150%过载时能维持30分钟/10分钟/1分钟 |
| 400KVAUPS电源电池 | |
| 后备时间 | 任意时间可选 |
| 电池类型 | 铅酸蓄电池 |
| 电池容量 | 根据延长时间配置蓄电池 |
| 充电时间 | 9小时充至90% |
| 400KVAUPS电源环境 | |
| 工作环境 | 工作温度：0-40℃，工作湿度：0-95% |
| 存储环境 | -25-55℃ |
| 噪音值(dBA) | ＜65dB（A） |
| 400KVAUPS电源其它参数 | |
| 指示灯 | 输入输出电压、频率、电池电压、负载百分比、机内温度 |
| 外观尺寸 | 1630×1000×1900mm |
| 产品重量 | 2600kg |
| 其它性能 | 并机模块、谐波滤波器、输入隔离变压器、智能监控软件、SNMP适配器 |
| 其它特点 | 干接点，RS232通讯界面，GM3101界面 |
