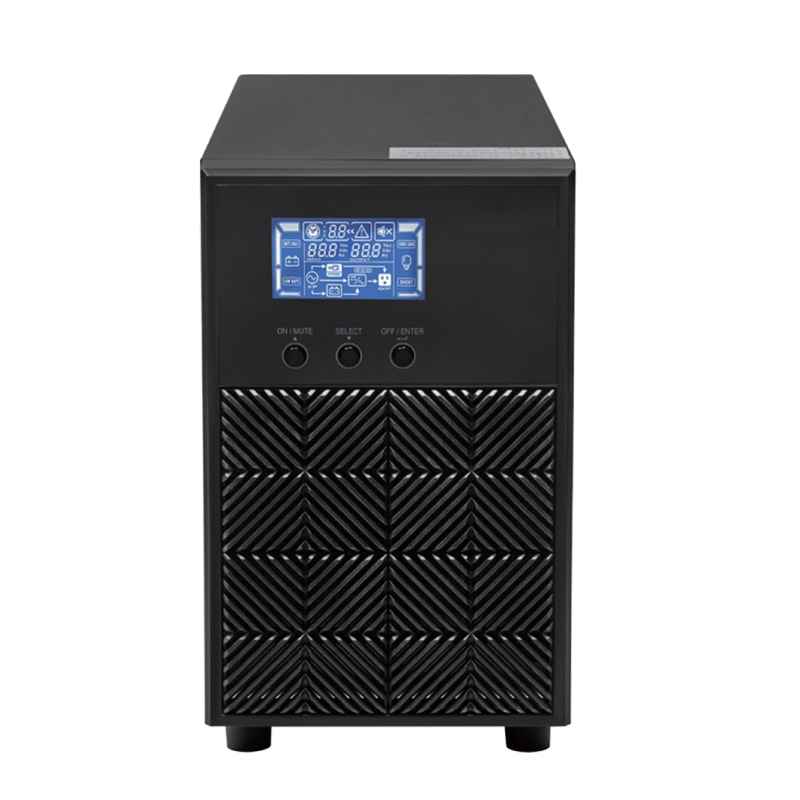

在线式UPS电源15KVA-20KVA
发布时间：2024-09-27 10:03:13浏览次数：
15KVA-20KVAUPS电源采用双转换纯在线式架构，不仅外形美观，产品性能和产品可靠性大大提升。 对电网出现的断电、市电电压过高或过低、电压瞬间跌落或减幅震荡、 高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动等状况提供理想的解决方案，为用户负载提供安全可靠的电源保障。
产品简介
高可靠性设计
◆实现在线双转换
◆兼容发电机输入（发电机容量须为UPS容量2倍）
◆可根据用户要求增加输出隔离变压器（出厂前安装）
◆标配EPO（紧急断电装置）
◆机器为MCU+DSP芯片控制
◆支持并机功能，最大支持3台并机（限并机机型）
◆电池节数（16-20节）可根据现场需求设置
◆充电电流（1-4A，默认4A/每块充电板）可根据需求现场设置
◆该系列有功率因数PF0.8 ，PF0.9两种机型。
◆支持上市电自动开机功能（默认关闭）
◆停电后，电池电量耗光，来电后，可自动开机
完善的整机保护能力
◆具有输出过载保护、输出短路保护，逆变器过温保护、电池欠压预警保护和电池过充电保护等多功能保护于一体，很大地保证了系统运行的稳定性和可靠性。
◆可选配手动维护开关，当UPS发生故障时，可无间断地转到旁路工作状态由市电继续向负载供电，使维护工作轻松方便快捷。
界面管理功能
◆LCD液晶显示，可实时记录UPS工作状态、参数信息等，方便用户对UPS的管理。
网路监控管理
◆通过RS232/RS485通讯接口、SNMP网络适配器，配合UPS智能监控软件可与电脑进行通讯，UPS的各种参数一目了然地显示在通讯界面上。
高环境适应能力
◆电路板放置在完全封闭的空间里，并做“三防”涂覆处理，更适合隧道、广场恶劣环境。
技术参数
产品简介
高可靠性设计
◆实现在线双转换
◆兼容发电机输入（发电机容量须为UPS容量2倍）
◆可根据用户要求增加输出隔离变压器（出厂前安装）
◆标配EPO（紧急断电装置）
◆机器为MCU+DSP芯片控制
◆支持并机功能，最大支持3台并机（限并机机型）
◆电池节数（16-20节）可根据现场需求设置
◆充电电流（1-4A，默认4A/每块充电板）可根据需求现场设置
◆该系列有功率因数PF0.8 ，PF0.9两种机型。
◆支持上市电自动开机功能（默认关闭）
◆停电后，电池电量耗光，来电后，可自动开机
完善的整机保护能力
◆具有输出过载保护、输出短路保护，逆变器过温保护、电池欠压预警保护和电池过充电保护等多功能保护于一体，很大地保证了系统运行的稳定性和可靠性。
◆可选配手动维护开关，当UPS发生故障时，可无间断地转到旁路工作状态由市电继续向负载供电，使维护工作轻松方便快捷。
界面管理功能
◆LCD液晶显示，可实时记录UPS工作状态、参数信息等，方便用户对UPS的管理。
网路监控管理
◆通过RS232/RS485通讯接口、SNMP网络适配器，配合UPS智能监控软件可与电脑进行通讯，UPS的各种参数一目了然地显示在通讯界面上。
高环境适应能力
◆电路板放置在完全封闭的空间里，并做“三防”涂覆处理，更适合隧道、广场恶劣环境。
技术参数
| 型号 | 3H10KL | 3H15KL | 3H20KL | 3H30KL | |||||||
| 容量* | 10000VA / 8000W | 15000VA / 12000W | 20000VA / 16000W | 30000VA / 24000W | |||||||
| 输入 | |||||||||||
|
电压 范围 |
最低转换电压 | 50% 负载时，110 VAC (Ph-N)± 3 %; 100% 负载时，176 VAC (Ph-N)± 3 % | |||||||||
| 最低复原电压 | 最低转换电压+ 10V | ||||||||||
| 最高转换电压 | 50% 负载时，300 VAC(Ph-N) ± 3 % ; 100% 负载时，276 VAC (Ph-N)± 3 % | ||||||||||
| 最高复原电压 | 最高转换电压- 10V | ||||||||||
| 频率范围 | 46Hz ~ 54 Hz @ 50Hz 系统 ; 56Hz ~ 64 Hz @ 60Hz 系统 | ||||||||||
| 相位 | 三相接地式 | ||||||||||
| 功率因素 | 100%负载时≧ 0.99 | ||||||||||
| 输出 | |||||||||||
| 相位 | 3 Phase with Neutral | ||||||||||
| 输出电压 | 208/220/230/240VAC(Ph-N) | ||||||||||
| AC 电压范围 | ± 1% | ||||||||||
| 频率范围 (同步范围) | 46Hz ~ 54 Hz @ 50Hz 系统; 56Hz ~ 64 Hz @ 60Hz 系统 | ||||||||||
| 频率范围 (电池模式) | 50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz | ||||||||||
|
过载 |
AC 模式 |
100%~110%: 10 分钟 ; 110%~130%: 1 分钟 >130% : 1 秒钟 |
|||||||||
| 电池模式 |
100%~110%: 30 秒钟 ; 110%~130%: 10 秒钟 >130% : 1 秒钟 |
||||||||||
| 电流峰值比 | 3:1 最大值 | ||||||||||
| 谐波失真 | ≦ 2 % @ 100% 线性负载 ; ≦ 5 % @ 100% 非线性负载 | ||||||||||
| 切换 时间 | 在线 | 0 毫秒 | |||||||||
| 变频旁路 | 0 ms (当相位锁定失败的时候，变频器转入旁路会发生小于 4 毫秒的中断) | ||||||||||
| 变频ECO | <10 毫秒 | ||||||||||
| 效率 | |||||||||||
| AC 模式 | > 89% | >89% | >89% | >90% | |||||||
| 电池模式 | > 86% | >88% | >87% | >89% | |||||||
| 电池 | |||||||||||
|
标准 型 |
型号 | 12 V / 9 Ah | 12 V / 9 Ah | 12 V / 9 Ah | 12 V / 9 Ah | ||||||
| 数目 | 20(18-20 可调整) | 2 x 20(18-20 可调整) | 2 x 20(18-20 可调整) | 3 x 20(18-20 可调整) | |||||||
| 充电时间 | 9 小时达到 90%的容量 | ||||||||||
| 充电电流 | 1.0 A ± 10% (最大值) | 2.0 A ± 10% (最大值) | 2.0 A ± 10% (最大值) | 4.0 A ± 10% (最大值) | |||||||
| 充电电压 | 273 VDC ± 1% | ||||||||||
|
长延 机 |
型号 | 依用途而异 | |||||||||
| 数目 | 16 - 20 | ||||||||||
| 充电电流 | 4.0 A ± 10% (最大值) | 4.0 A ± 10% (最大值) | 4.0 A ± 10% (最大值) | 12 A ± 10% (最大值) | |||||||
| 充电电压 | 13.65VDC*电池节数 +/-1% | ||||||||||
| 外观 | |||||||||||
|
尺寸,深 X 宽 X 高(mm) |
815X250X826 | 592X250 X826 | 815X250X826 |
592X2 50 X826 |
815X250X826 |
592X250 X826 |
815 X 300 X 1000 |
815X250X1000 | |||
| 净重 (kgs) | 109 | 38 | 164 | 40 | 164 | 40 | 233.5 | 64 | |||
| 环境条件 | |||||||||||
| 操作温度 | 0 ~ 40°C (当温度大于 25°C，电池的寿命会缩减) | ||||||||||
| 操作湿度 | <95 % 且无结露情形 | ||||||||||
| 操作海拔高度** | <1000m | ||||||||||
| 噪音 | 小于 60dB @ 1 Meter | 小于 65dB @ 1 Meter | |||||||||
| 管理 | |||||||||||
| 智能型 RS-232 或 USB | 支援 Windows® 2000/2003/XP/Vista/2008, Windows® 7, Linux 和 MAC | ||||||||||
| 选配 SNMP | 支持由 SNMP 管理员和网络浏览器进行电力管理 | ||||||||||
